LA BOARD O TARJETA MADRE

LA BOARD O TARJETA MADRE

La BOARD o TARJETA MADRE: es la parte más importante al armar un computador porque es la que contiene todo lo que se necesita para el funcionamiento del mismo. Tiene instalados una serie de circuitos integrados como el CHIPS que es la que conecta el microprocesador con la memoria RAM, las RANURAS DE EXPANSIÓN y otros dispositivos.

PARTES DE UNA BOARD

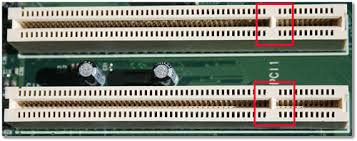

SLOTS PCI: Una ranura PCI o "Peripheral Component Interconnect" (Interconexión de componentes periféricos) es usada para conectar tarjetas de extensión adicionales a una computadora.



SLOTS AGP: Accelerated Graphics Port o AGP (en español "Puerto de gráfico acelerado") es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria.


IDE1 E IDE2: Puertos IDE: Es donde se conecta el DISCO DURO y las UNIDADES como, las unidades de DISQUETE, las unidades de CD o de DVD. Viene  de colores pero el más común es el color azul y son dos el IDE 1 y el IDE 2 y tienen cada uno 40 pines.


CONECTORES SATA: El conector SATA sirve para conectar dispositivos a la típica computadora de escritorio, especialmente dispositivos de almacenamiento como discos duros y grabadores/lectores de discos ópticos.



MEMORIA CACHE: El sistema de memoria cache está diseñado especialmente para servir al apropiado y organizado almacenamiento de información en una computadora. Su función es básicamente mantener de manera temporal y accesible aquellos datos que son requeridos para realizar determinadas funciones o tareas



CONDENSADORES:  es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de almacenar energía sustentando un campo eléctrico. Está formado por un par de superficies conductoras, generalmente en forma de láminas o placas, en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra) separadas por un material dieléctrico o por el vacío.



MÓDULOS DE MEMORIA RAM: Los primeros módulos de memoria RAM tenían 30 contactos, con capacidades de 256 KB, 1 MB o 2 MB, y había que conectar de a cuatro módulos para completar un banco de memoria. Se denominaban SIMM (Single In-line Memory Module) y tenían 30 pines, que rápidamente fueron reemplazados por los SIMM de 72 contactos



PUENTE NORTE: es el circuito integrado más importante del conjunto de chips (Chipset) que constituía el corazón de la placa base. Recibía el nombre por situarse en la parte superior de las placas base con formato ATX y por tanto no es un término utilizado antes de la aparición de este formato para computadoras de escritorio. También es conocido como MCH(concentrador controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico

PUENTE SUR: también conocido como Concentrador de Controladores de Entrada/Salida , es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la tarjeta madre. El southbridge no está conectado a la CPU y se comunica con ella indirectamente a través del northbridge - Puente Norte.


SOCKET:  es un tipo de zócalo electrónico (sistema electromecánico de soporte y conexión eléctrica) instalado en la placa base, que se usa para fijar y conectar el microprocesador, sin soldarlo lo cual permite ser extraído después. Por ello, se utiliza en equipos de arquitectura abierta, donde se busca que haya modularidad en la variedad de componentes, permitiendo el cambio de la tarjeta o el integrado

PROCESADOR:  es el circuito integrado central más complejo de un sistema informático; a modo de ilustración, se le suele llamar por analogía el «cerebro» de un computador.

Es el encargado de ejecutar los programas, desde el sistema operativo hasta las aplicaciones de usuario; sólo ejecuta instrucciones programadas en lenguaje de bajo nivel, realizando operaciones aritméticas y lógicas simples, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria.

TRANSISTORES:  es un dispositivo electrónico semiconductor para entregar una señal de salida, cumple funciones de amplificador oscilador y conmutador contiene 3 partes a debidas a la BOARD, colector, base y emisor.

LA BIOS O MEMORIA ROM: Es la memoria de solo lectura, este chips es un circuito integrado que contiene la configuración de fabrica del equipo.


PILA: La pila es una pequeña batería de 3v (a veces 5v) la cual va en la placa madre del PC, la función de la pila tipo botón es entregarle energía continua a la placa madre para que almacene la información de los BIOS y ser guardada en la memoria RAM CMOS, cuando la pila se saca la BIOS se resetean.

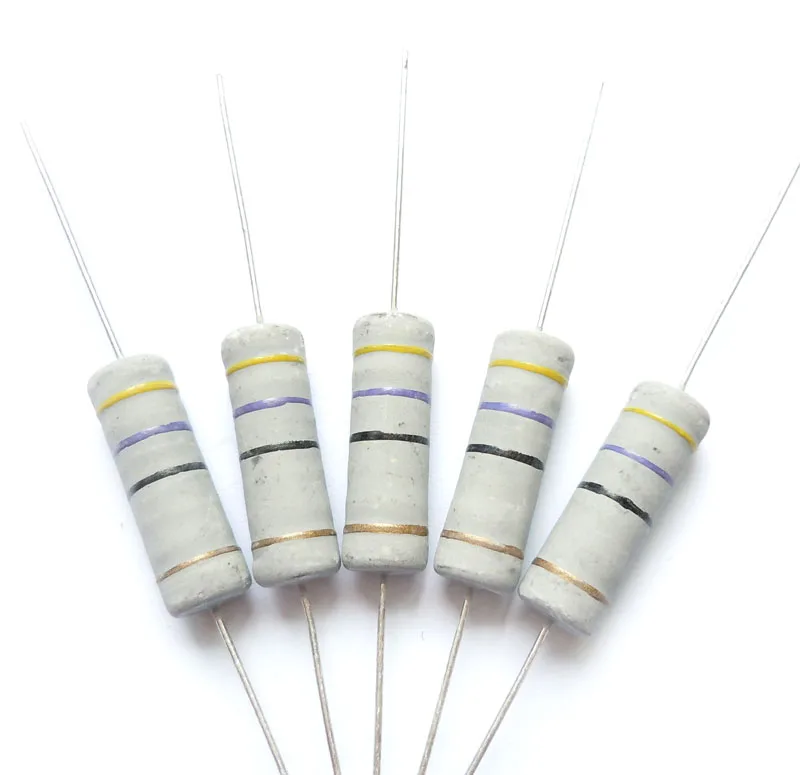

RESISTENCIAS: Se denomina resistencia o resistor (en lenguaje técnico) al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En otros casos, como en las planchas, calentadores, etc., las resistencias se emplean para producir calor aprovechando el Efecto Joule. Es frecuente utilizar la palabra resistor como sinónimo de resistencia.

POWER ATX: Es el conector para la fuente e poder con el cual se provee de energia a todos los dispositivos.

PUERTOS PS/2: El conector PS/2 o puerto PS/2 toma su nombre de la serie de computadoras IBM Personal System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.

PUERTOS USB: Permiten mejora la transmisión de datos que se emiten desde el teclado, mause, impresora, cámara, memoria de almacenamiento.

PUERTOS DE RED: Es una interfaz para comunicarse con un programa a través de una red. Un puerto suele estar numerado. La implementación del protocolo en el destino utilizará ese número para decidir a qué programa entregará los datos recibidos. Esta asignación de puertos permite a una máquina establecer simultáneamente diversas conexiones con máquinas distintas, ya que todos los paquetes que se reciben tienen la misma dirección, pero van dirigidos a puertos diferentes.


PUERTOS PARALELOS: El puerto paralelo (protocolo Centronics) se utiliza generalmente para manejar impresoras. Sin embargo, dado que este puerto tiene un conjunto de entradas y salidas digitales, se puede emplear para hacer prácticas experimentales de lectura de datos y control de dispositivos. Esta obra pretende dar a conocer los aspectos más relevantes del puerto paralelo, de modo que se pueda utilizar como una interfaces de entrada/salida que funcione de modo subordinado a rutinas de software.



PUERTO SERIAL: Se instalan mause de tecnología antiguas, los monitores de mesa tienen un puerto serial que va instalada en un puerto paralelo de la BOARD, se  le llama puerto macho.



PUERTO DE SONIDO: Están divididos en 3 colores, el color rosado para instalar un micrófono, el color azul para instalar un auxiliar de sonido y el verde para instalar los speaker o buffers.





VENTILADOR: Ventilador que se utiliza en los gabinetes de computadoras y otros dispositivos electrónicos para refrigerarlos. Por lo general el aire caliente es sacado desde el interior del dispositivo con los coolers.


JUMPER: Son puentes que se establecen para configurar la BOARD
